Relés multimarca y CBs en el mismo plano log-log
Selectividad ΔT interactiva con diagrama unifilar
Calculo de Curva de daño e inrush transformadores
Reportes PDF profesionales y personalizables
Admite valores primarios y secundarios
Interfaz y reportes bilingües (Español / Inglés)
7+
Marcas Relés
+10
Modelos CB
Curvas
ANSI / IEC
Reportes
PDF
ΔT activo
Selectividad
C57.109
Transformador
Todas tus curvas de protección en un solo plano
COMPATIBILIDAD MULTIMARCA · RELÉS
Una interfaz por cada relé de protección, igual que el equipo real
No es una caja genérica donde vacías números. Cada relé replica el display real del fabricante, para que sientas que estás frente al equipo físico. Introduces los ajustes tal como aparecen en el panel del relé.
Y con la nomenclatura nativa de cada marca: el Pickup de sobrecorriente no se llama igual en un SIPROTEC que en un SEL. Te familiarizas con los términos reales de cada equipo.
Una herramienta viva e interactiva, no un formulario más.
Siemens
SIPROTEC 4
Siemens
SIPROTEC 5
SEL
SEL-751
Schneider
SEPAM
GE
Multilin
ABB
REF
ABB
DPU2000
Schneider
MiCOM
Siemens
ETU15B
Siemens
ETU25B
Siemens
ETU27B
Siemens
ETU45B
ABB
EMAX2 Ekip
Schneider
Micrologic 2A
Schneider
Micrologic 5A
Schneider
Micrologic 6A
EATON
PXR20
EATON
DIGITRIP 1150

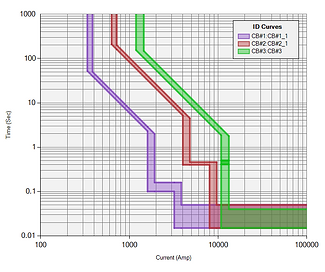

COMPATIBILIDAD MULTIMARCA · CIRCUIT BREAKERS
Los trip units de baja tensión, con sus zonas L-S-I-G
RTC2 incluye las unidades de disparo electrónicas de los principales fabricantes — Siemens ETU, Schneider Micrologic, Eaton Digitrip y ABB Emax2 — con sus zonas Larga, Corta, Instantánea y de Tierra.
Grafica la curva completa del interruptor de baja tensión y coordínala en el mismo plano log-log junto a tus relés — algo que normalmente exigiría un estudio completo.

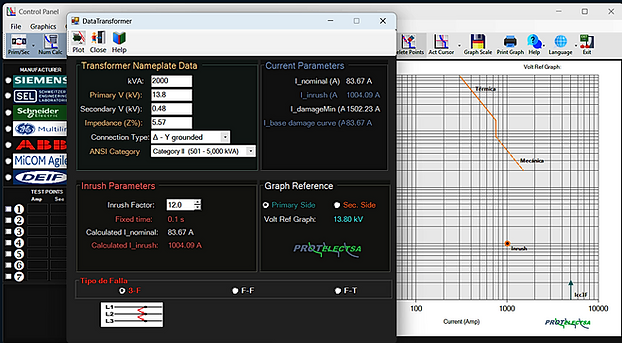

MÓDULO TRANSFORMADOR DE POTENCIA
La curva de daño e Inrush del transformador, en el mismo plano
RTC2 lleva las referencias del transformador del ramal en estudio directo al plano log-log: su curva de daño según ANSI/IEEE C57.109-2018 y el punto de inrush.
De un vistazo compruebas que tus protecciones dejan pasar la magnetización sin disparar en falso, y que actúan antes de que el transformador entre en su zona de daño.
Una coordinación de protecciones sin la curva de daño del transformador está técnicamente incompleta.
ANÁLISIS DE SELECTIVIDAD
El margen ΔT, calculado y evaluado por ti
Relay Tripping Curves Verifica que dos equipos en cascada —aguas arriba y aguas abajo— disparen en el orden correcto ante una falla común.
El software calcula ese margen de tiempo, el ΔT, y lo evalúa automáticamente contra el rango recomendado por la industria.
Cursor ΔT con barrido
El ΔT varía en todo el rango de corriente. Con el cursor de barrido lo recorres en cualquier punto del plano, en tiempo real, sin tocar un ajuste ni regraficar.
< 0.2 s Riesgo
aguas arriba podría disparar antes: se pierde selectividad
0.2–0.4 s Recomendado ✓
margen seguro para tolerancias y tiempos de apertura
> 0.4 s Holgado
el respaldo tarda demasiado, más daño al sistema
REPORTES TÉCNICOS
Dos reportes, un clic, listos para entregar
Reportes PDF con calidad de documento entregable — para memorias de cálculo, expedientes de proyecto, certificaciones de puesta en servicio o entrega directa al cliente.
No es un reporte descriptivo: es una evaluación técnica con veredicto.

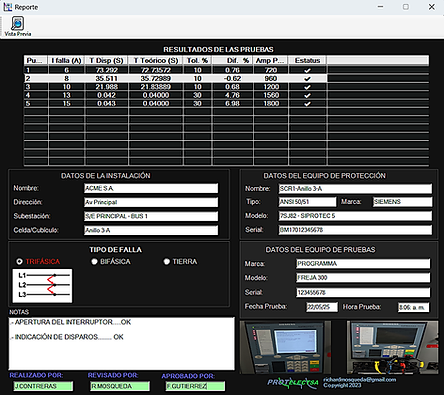

Reporte de Pruebas
INGENIERO DE CAMPO
Comprobación de disparos con inyección secundaria. Instalación, relé, equipo de prueba, ajustes, puntos medidos, evidencia fotográfica y firmas.
Reporte de Selectividad
COORDINACIÓN
Relé-relé, CB-relé o CB-CB. Unifilar, curvas de ambos equipos, ajustes completos y el margen ΔT calculado.

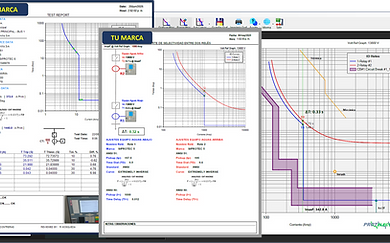

Reportes con tu logo y nombre
Integramos la identidad de tu empresa directamente en el software — no es un campo que rellenas ni una plantilla que configuras: va compilada en tu versión. Recibes un ejecutable único y personalizado por enlace de descarga.
Bajo pedido
Versión
Personalizada
POR QUÉ ELEGIR RTC2
No es otro graficador de curvas
Tres razones por las que un ingeniero de protecciones lo escoge
PILAR 01
Hecho por y para el ingeniero de protecciones
Interfaz que replica el equipo real
Nomenclatura nativa de cada fabricante, no una hoja de datos genérica.
Didáctico por diseño
Curvas etiquetadas y ecuaciones visibles. Se aprende usándolo, sin curso previo.
Primarios y secundarios
El mismo software en el banco de pruebas y en el estudio de coordinación.
7 marcas Relés · 10 trip units CB
ABB · Siemens · Schneider · SEL · GE · Micom · DEIF
PILAR 02
Del ajuste al entregable, sin salir del programa
Todo en un solo plano log-log
Relés, Circuit Breakers y transformadores conviviendo.
Selectividad ΔT con barrido
Verifica la coordinación en todo el rango, no solo en un punto.
El equipo de prueba mide. RTC2 documenta.
Relación de TC con equivalente primario, ecuación de la curva, plano log-log, evidencia y firmas. Listo para el expediente.
PILAR 03
Sin la fricción de un estudio completo
Coordina un ramal en minutos
Sin modelar toda la red como exigiría una plataforma de estudios.
Bilingüe español / inglés
Interfaz y reportes.
Soporte directo del desarrollador
Guías, tips y respuesta rápida. Sin call center de por medio.
Precio accesible
Y una demo gratuita para probarlo antes de decidir.
Un equipo de inyección entrega una tabla. RTC2 entrega un documento de ingeniería
Ajustes en la nomenclatura del fabricante, TC con su equivalente primario, la ecuación de la curva y el plano log-log
en un solo archivo listo para la memoria de cálculo.
¿A QUIÉN VA DIRIGIDO?
Si trabajas con curvas de protección, RTC2 es para ti
Ingeniero de pruebas
PUESTA EN SERVICIO · CAMPO
Inyectas secundarios, verificas disparos y tienes que entregar un reporte. RTC2 convierte tus mediciones en un documento formal: ajustes, relación de TC, equivalente primario y firmas.
“Ya medí. Ahora tengo que documentarlo.”
Ingeniero de proyecto o planta
COORDINACIÓN · DISEÑO
Necesitas verificar la coordinación de un ramal sin montar un estudio completo de toda la red. Cargas los ajustes, grafica, y en minutos sabes si el ΔT es sano.
“Solo quiero saber si este ramal coordina.”
Técnico de mantenimiento
RELÉS · TRIP UNITS
Trabajas con relés y trip units en campo. La interfaz replica el equipo real, así que no traduces nada: introduces los ajustes tal como los ves en el panel.
“Se ve igual que el relé que tengo enfrente.”
Docente y estudiante
FORMACIÓN · PROTECCIONES
Las curvas están etiquetadas y las ecuaciones a la vista. Se entiende por qué la curva tiene esa forma, no solo que la tiene.
“Aquí se ve de dónde sale el tiempo de disparo.”
¿Contratista, integrador o empresa de servicios?
Los reportes pueden salir con tu logo y nombre — una herramienta única para tu equipo.
Licencias
Elige el alcance, no el plazo
Todas las licencias son perpetuas y de pago único. Sin renovaciones, sin vencimiento, sin apagones.
RELÉS DE PROTECCIÓN
Marcas de relés
Siemens · SEL · ABB · GE · Schneider · Micom · DEIF
Funciones ANSI 50/51 y 50N/51N
Valores primarios y secundarios
Grafica puntos disparos vs curvas
CIRCUIT BREAKERS
Trip units
ETU · Micrologic · Digitrip · Emax2
Zonas L · S · I · G
TRANSFORMADOR
Curva de daño ANSI/IEEE C57.109
Punto de inrush
SELECTIVIDAD
Relé – Relé
CB – Relé y CB – CB
Cálculo ΔT
Cursor ΔT con barrido
REPORTES
Reporte de pruebas
Inyección secundaria · evidencia · firmas
Reporte de selectividad
Tu logo y nombre en los reportes
GENERAL
Interfaz y reportes bilingües ES / EN
Soporte directo del desarrollador
Compilación única para tu empresa
Esencial
RELÉS PROTECCION
$110
pago único
7
✓
✓
✓
—
—
—
—
✓
—
✓
—
✓
✓
—
✓
✓
—
Profesional
TODO EL SOFTWARE
$165
pago único
7
✓
✓
✓
10
✓
✓
✓
✓
✓
✓
✓
✓
✓
—
✓
✓
—
Corporativa
CON TU MARCA
$225
pago único
7
✓
✓
✓
10
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
Prioritario
✓
PAGO ÚNICO · PARA SIEMPRE
Actualizaciones 3.x incluidas
Licencia perpetua de la versión 3. Las actualizaciones 3.x se incluyen sin costo. Las versiones mayores futuras tendrán precio preferencial para usuarios existentes. · Pago con PayPal.
· ¿Dudas sobre qué licencia necesitas? Escríbenos.
DEMO
Pruébalo sin apuro, sin límite de tiempo
Descarga la versión demo de RTC2 y explora el flujo completo: relé SEL (U2 Inverse), Circuit Breaker ETU45B, módulo transformador, selectividad ΔT y Reportes
Sin fecha de vencimiento, sin número de usos.
